一、 海洋雷达主要技术参数

1.硬件指标

1）天线指标

表1 天线指标

2）伺服收发单元

表2 伺服收发单元指标

3）信息处理单元

表3 信息处理单元指标

4）环境适应性

表4 环境适应性指标

 5）供电要求

单相交流：220 V，50 Hz；

耗电量：24V，20A，不大于100 W；

2.结构方案

1.结构设计(25KW)

1）雷达主机（阵面）

雷达主机结构采用模块化设计，具备三防功能结构示意图如下图所示

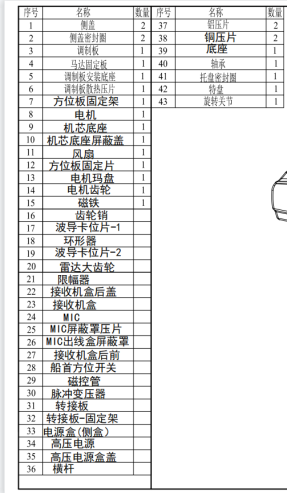

图1雷达主机结构示意图

2)整机外形

图2是雷达整机的外形示意图，主要分为雷达天线、主机座。其中主机重量约30kg，线缆6KG，2米天线重量约10kg。雷达整机防护等级为IPX6。

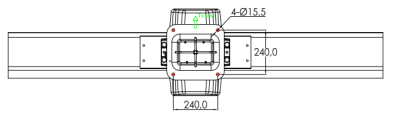

                                                                                            图2 雷达外形示意图

2.高低温测试

雷达的稳定性是雷达重要的指标，特别是对于那些长期在夜晚航行的船只来说更重要，雷达是否稳定，直接影响船舶的运行安全。假设雷达效果差或者不能运行，会对船东造成巨大的损失，所以保证雷达的稳定性尤其重要。

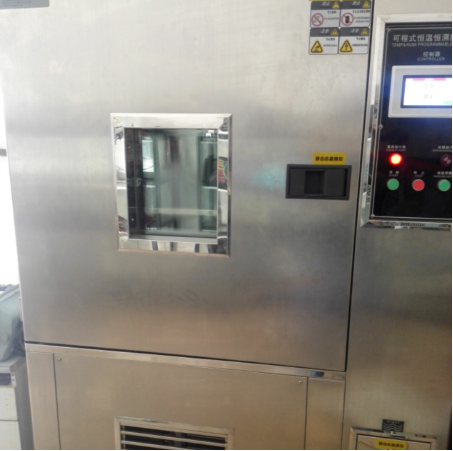

在实验室中，利用高低温箱对整个雷达进行了-15℃到75℃的高低温测试，雷达都能工作正常，各个模块都工作正常，实验场景如图3所示。同时，将雷达在实验室环境下连续运行十多天，各个模块都正常工作，经过一系列的实验表明雷达的稳定性达到了预期的要求。

图5 高低温测试

3、电源统计

整机供电：DC 24V，20A；

整机功耗：≤100W

一、 AIS主要参数

1. 获取内容

1）获取目标位置

2）获取目标速度

3）获取目标运动方向

4）获取目标大小

5）获取目标MMSI

6）获取目标名字

7）获取目标类型

8）获取目标呼号

9）获取目标目的地

2.参数

1）AIS收发信机：

默认工作频率： AIS1(CH87B)：161.975MHz；

AIS2(CH88B)： 162.025MHz ；

通信模式： SOTDMA、FATDMA、RATDMA ；

发射功率： ≥2W

接收灵敏度： 优于-107dBm

频道带宽： 25kHz ；

调制方式： GMSK ；

数据速率： 9600bps ；

共信道抑制： ≥-10dB ；

邻道抗扰： ≥70dB ；

互调抗扰： ≥70dB ；

互调抗扰： ≥70dB ；

2)接口

波特率：38400

3)环境条件

工作电压： DC 24V

电源适应范围： DC 10~32V

电源保护： 过热、过压、过流保护

工作温度： -15℃~45℃

存储温度： -40℃~55℃

防护：防盐雾、防潮湿、防霉菌、防锈蚀、防雨等有害侵蚀，适合沿海/沿江环境

要求。

二、 软件系统主要功能

平台功能表

1.前端信号处理系统

图6 前端信号处理系统

2. 综合监控中心系统

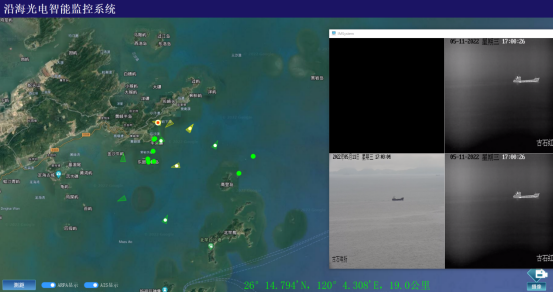

图7 综合监控中心
